Polycam nástroje a aplikace
Poly.cam nabízí následující nástroje pro 3D tvorbu:
- 3D Gaussian Splatting: Generování 3D modelů z nahraných fotografií / videa prostřednictvím webu. 3D model je generován pomocí metody
3D Gaussian Splatting.Webový Online Nástroj - Photogrammetry Tool: Generování 3D modelů z nahraných fotografií / videa prostřednictvím webu. 3D model je generován pomocí metody
Fotogrammetrie.Webový Online Nástroj - AI Texture Generator: Generování 3D modelů na uákladě promptu na webu.
Webový Online Nástroj - Drone Photogrammetry: Generování 3D modelů z nahraných fotografií / videa prostřednictvím webu. 3D model je generován pomocí metody
Fotogrammetrie.Webový Online Nástroj - Apple Vision Pro app: Aplikace na prohlížení 3D modelů z Polycam knihovny pro Apple Vision Pro XR Headset.
AppStore aplikace - 3D Model Viewer: Webové prostředí umožňijící nahrát a prohlížet 3D modely.
Webový Online Nástroj - 3D LiDAR Scanner & 3D Room Scanner & 360 Image Creator: AppStore Aplikace pro 3D skenování a měření rozměrů s použitím Apple LiDAR senzoru. Aplikace současně umožňuje prohlížet a tvořit 360° fotografie. Aplikace snímá pomocí
LiDARtechnologie.AppStore aplikace
Možnosti exportu dat a modelů z Polycam
Mesh
Koncovka Software k otevření Koncovka Software k otevření .obj.gltf.dae.fbx.usdz.stl-
Point CLoud
Koncovka Software k otevření Koncovka Software k otevření .dxf.ply.xyz.las.pts Další
Koncovka Software k otevření Koncovka Software k otevření floorplan DXFfloorplan PNG / SVGfloorplan PDFraw images ( .raw)Videoblueprint
Aplikace současně umožňuje zobrazení Export To dle softwaru:
- 3D Art: Blender, Cinema 4D, Maya
- Building & Construction: AutoCAD, Revit, Rhino, SketchUp
- Game Engines: Unity, Unreal
- Production Design & Manufacturing: Fusion360, Solidworks
- Academic & General Tools: ...
Zajímavé funkce v Polycam
Room Mode
Generické tvoření 3D CAD modelu pomocí Applovského RoomPlan API. Výstupem je očištěný model včetně nábytku (lze skrýt). Model je k dispozici ve formě 3D i kótovaného půdorysu (kóty lze skrýt).
Náklady používání
- Bezplatná licence: Verze vhodná na vyzkoušení - omezená na generování modelů z maximálně 150 fotek / 3 minutového videa.
- Placená licence:
měsíční předplatné: $17.99 | roční předplatné: $99.99- veškeré funkce, generování modelů až z 1000 fotek / 15 minutového videa
Více v ceníku na webu.
3D Skenování s Polycam 3D Scanner, LiDAR, 360 Appstore App
iOS17 přišlo s vylepšeními RoomPlan API sloužícímu k převodu LiDAR skenu do 3D modelu za pomoci AI rozpoznávání a generování.
Video níže zobrazuje rozdíl ve výstupech získaných skenem s aktivním roomplan režimem na následujících zařízeních:
- iPAD Pro 2021, M1 CPU, iOS 17 (pátá generace iPAD)
- iPAD Pro 2020, A12Z CPU, iOS 16 (čtvrtá generace iPAD)(1. generace Lidar Senzoru)
Sken probíhá na obou zařízeních simultánně (tedy za shodných podmínek) prostřednictvím skenovací aplikace Polycam 3D Scanner, LiDAR, 360.
Výstup

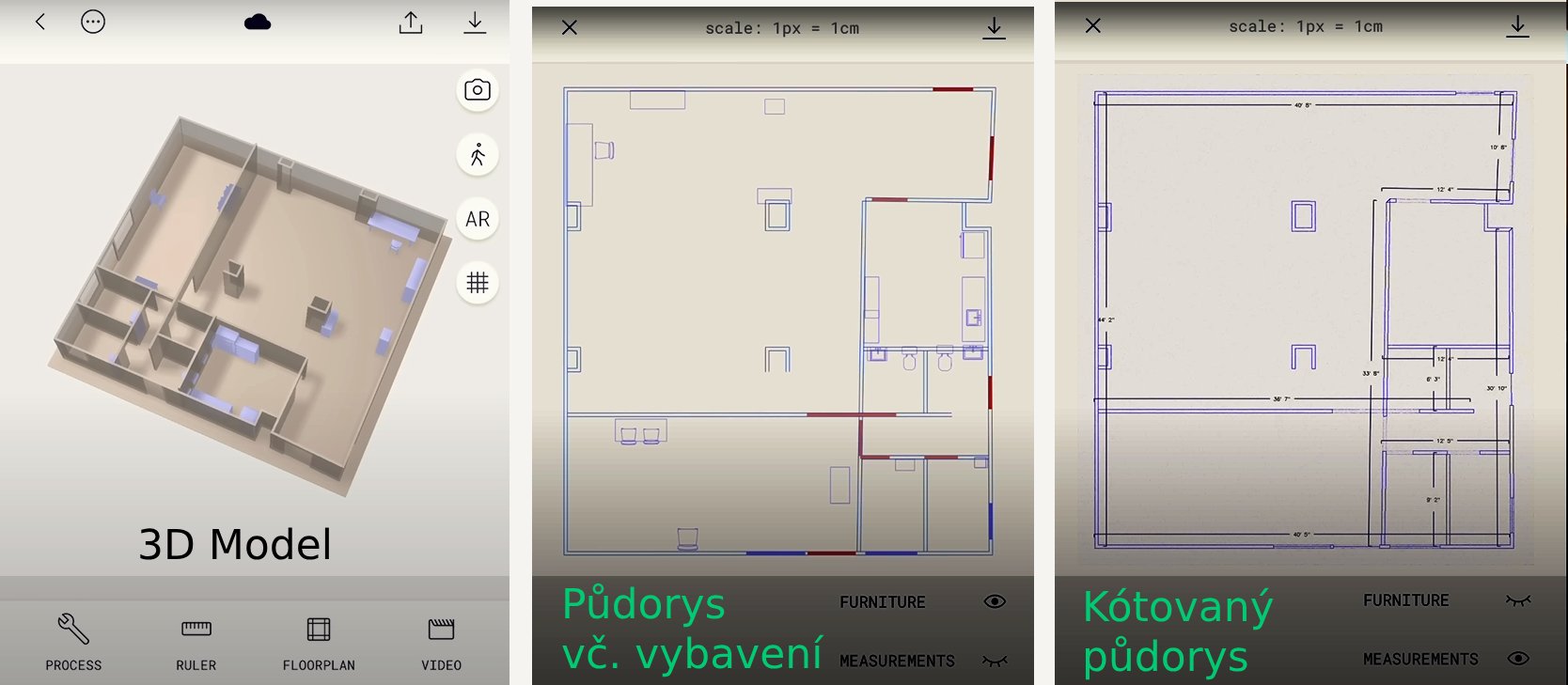

Na sken lze nahlížet v rámci několika výstupů:
- Mesh model - klasický model získaný z Apple LiDARu
- RoomMode model - vyhlazený CAD model generovaný prostřednictvím AI rozpoznávání skrze RoomPlan API
- Půdorys - pohled shora dolů na RoomMode model

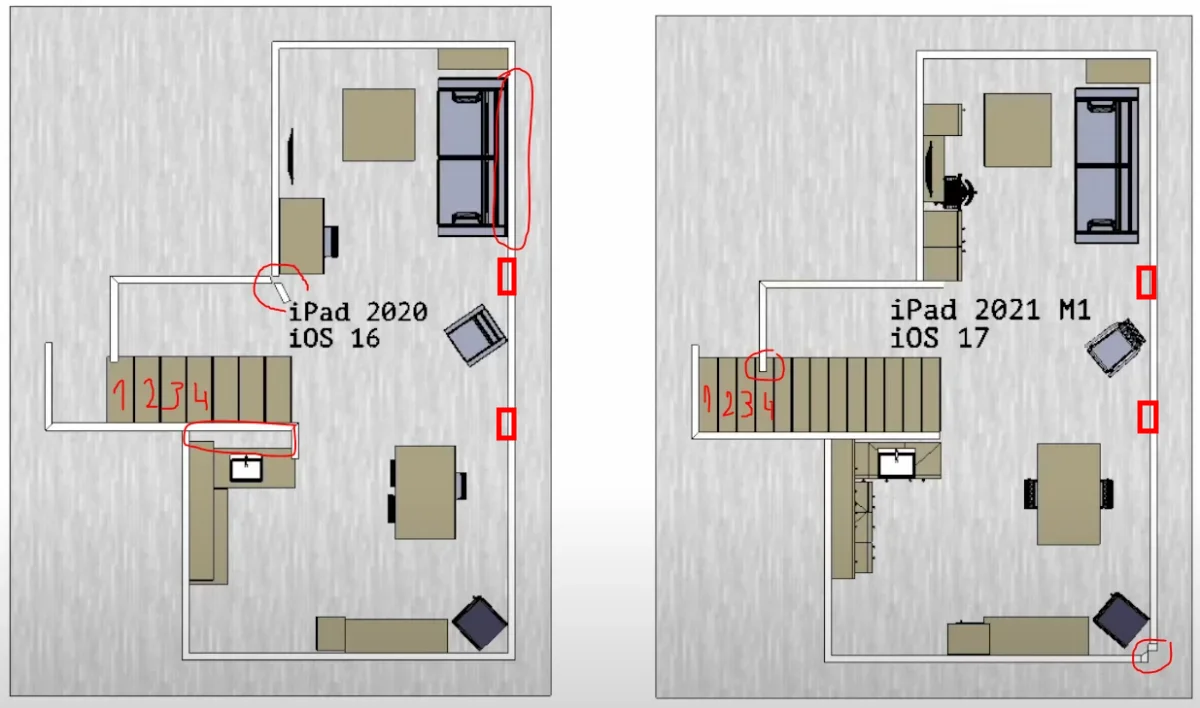

Rozdíly:
Nejzásadnější rozdíly jsou v rámci RoomMode modelu, kdy model je genericky tvořen na základě obrazového rozpoznávání, přičemž v rámci rozpoznávání obvykle dochází k řadě chyb, viz níže:
- V případě iOS 17 i iOS16 nebylo zachyceno 1 okno. TO však bylo způsobeno chybným postupem skenování - na okno byl špatný výhled skrze stůl s monitory - RoomeMode APi tedy mělo ztíženou schopnost jej rozpoznat.
- V případě iOS 16 nedošlo k zachycení klesajícího stropu (podkroví).
- Došlo k chybnému rozpoznání dveří u iOS 16 (široké namísto posuvné)
- Rozdíly v detekci nábytku
- Chybějící pilíře (sloupy) u iOS 17 i iOS 16
- Drobné rozdíly v oblasti schodiště
Nutno zmínit, že tyto chyby jsou dány rozpornáváním - viz Mesh model:
Přesnost rozměrů modelu z videa výše v rámci měření:
| Skutečná | iPad M1 iOS17 | iPad 2020 iOS16 |
|---|---|---|
| 320 cm | 319 cm (-1) | 323 cm (+3) |
| 847 cm | 843 cm (-4) | 853 cm (+6) |
| 450 cm | 448 cm (-2) | 450 cm |

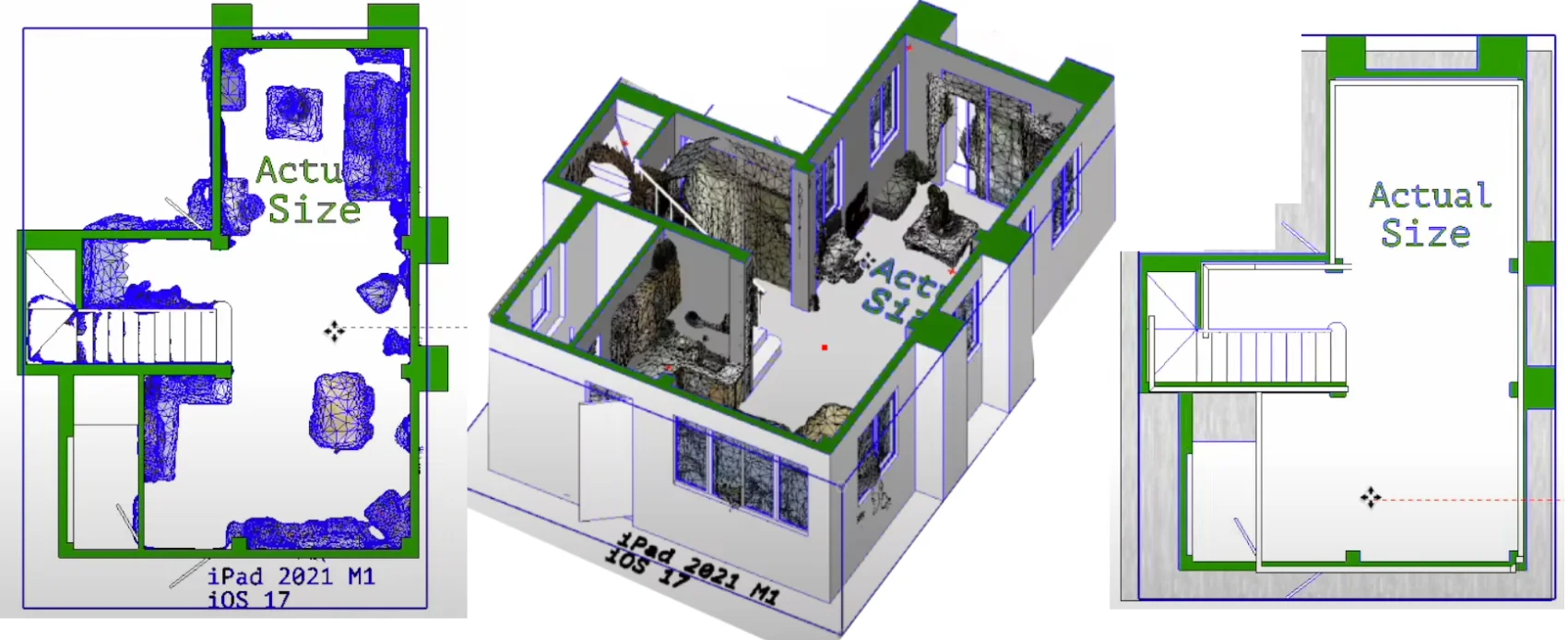

V rámci měření výše je rozměrová odchylka pod 1% referenční (skutečné) délky - referenční rozměry jsou v obrázku níže značeny zelenou barvou. Obrázek zahrnuje pouze iOS17 model vůči skutečnému stavu.
Room mode. Skenování je vlivem real-time rozpoznávání a formování do 3D modelu pomalejší.
Přesnost rozměrů modelu z videa výše v rámci měření:
- Skutečná: 10 ft 5 = 317.5 cm | V 3D modelu: 10 ft 1 = 307.4 cm | Rozdíl: 10.1 cm (3.18%)
- Skutečná: 9 ft 2 = 279.4 cm | V 3D modelu: 8 ft 11 = 271.78 cm | Rozdíl: 7.62 cm (2.73%)
Další chyby v modelu
- Chybějící 1 dveře
- Zásadní chyby v měření některých rozměrů
- Chybějící rozměry - nereflektování rozdělení dlouhé stěny do jednotlivých místností - odečet rozměru místnosti - lze řešit skenováním jednotlivých místností samostatně.
Odkazy
Vyzkoušení aplikace
Po stažení a spuštění aplikace Polycam 3D Scanner, LiDAR, 360 vyskočí okno pro výběr předplatného:
- Kliknete-li vpravo nahoře na “Skip for now” - lze používat aplikaci bez registrace (sken do 20 fotek)
- Zadáte-li platební kartu, je možné zvolit možnost bezplatné zkoušky na 7 dní zdarma (předplatné nutno zrušit do 7 dnů v Apple subscriptions). V případě nePro verze iPhone (verze bez LiDAR senzoru) je k dispozici skenování pomoci v režimu Foto (fotogrammetrie). Tato metoda není vhodná pro sken interiérů, můžete si však vyzkoušet fotogrammetrii iPhonem na nějakém předmětu.
Po pořízení fotografií (minimálně 20, maximálně 2000 - provádí se dle volby manuálně nebo automaticky aplikací), nafocený záznam je zpracován v cloudu - vy následně obdržíte vygenerovaný 3D model. V případě, že fotografie již máte, lze si z nich vygenerovat 3D modely i prostřednictvím fotek nahraných na Polycam stránku pro Fotogrammetrii / 3D Gaussian Splatting. Zde například nástroj pro generování modelů na základě fotografií pořízených z dronu.
