Aqara Light Switch H1 / H2 EU v Home Assistant

Jak na integraci chytrého vypínače Aqara Light Switch H2 EU do Home Assistant tak, aby fungovala i virtuální tlačítka?

O Aqara Light Switch

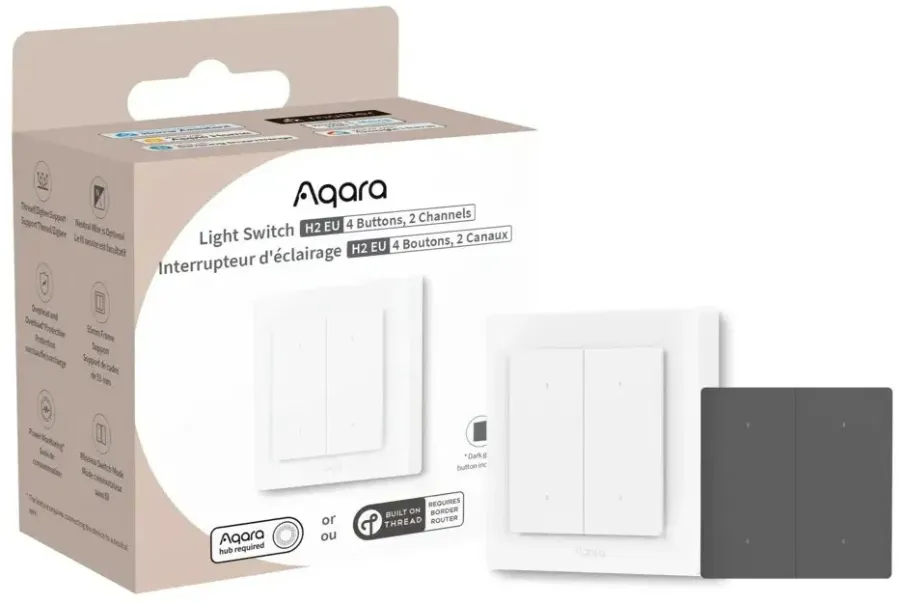

Aqara Light Switch je moderní chytrý vypínač, který podporuje komunikaci přes protokoly Matter over Thread i Zigbee. Díky tomu lze snadno ovládat nejen osvětlení, ale i další připojená zařízení. Vypínač je navržen tak, aby zapadl do běžných 55mm instalačních rámečků, a nabízí možnost instalace s neutrálním vodičem i bez něj, což zvyšuje variabilitu použití. Uživatelům poskytuje funkce dálkového ovládání, časového plánování i sledování spotřeby energie, takže představuje pohodlné a flexibilní řešení pro chytrou domácnost.

Dostupný je ve dvou variantách:

  • H1: 2 tlačítka, z toho 1 fyzické a 1 virtuální
  • H2: 4 tlačítka, z toho 2 fyzická a 2 virtuální

Integrace obou EU variant do Home Assistant je shodná. Postup níže uvádí integraci varianty Aqara Light Switch H2 EU.

Vybavení vypínače H2

  • 2 fyzická tlačítka, připojená na vedení
  • 2 virtuální tlačítka (lze odposlouchávat z Home Assistant) a přiřadit k nim akce

Instalace

Instalace vypínače Aqara Light Switch H2 EU do zdi je velmi jednoduchá - stačí nahradit váš stávající dvojitý vypínač za vypínač Aqara. Po napojení kabeláže dvojice fyzických tlačítek začne okamžitě fungovat - ovládat Vaše stávající světla. Nicméně, nastavení dvojice virtuálních tlačítek je v době psaní (červenec 2025) mnohem komplikovanější, viz níže.

  1. Nutnost protokolu Zigbee

    Výchozím protokolem vypínače Aqara Light Switch H2 EU je Matter. Na tomto protokolu jste schopni v Home Assistant vidět události dvojice virtuálních tlačítek (jsou / byly stisknuty), avšak nejste s těmito událostmi nikterak schopni pracovat v rámci automatizace a akcí. Pro to je nutné použít protokol ZigBee.

    Přepnutí vypínače z protokolu Matter do Zigbee

    Přepnutí protokolu je možné pouze za pomocí Aqara Hubu. Nedisponujete-li žádným z Aqara Hubem, nejlevnější alternativou je nákup Hubu M100 (jste-li z Olomouce, mohu zapůjčit). K přepnutí protokolu budete dále potřebovat v telefonu nainstalovanou aplikaci Aqara Home.

    1. Ujistěte se, že máte v domácnosti zapojený Aqara Hub
    2. Na mobilním telefonu povolte Bluetooth a Wi-fi a spusťte Aqara Home aplikaci
    3. Stisknutím libovolného tlačítka na vypínači 10x v řadě aktivujte tovární nastavení vypínače (na vypínači začnou blikat modré indikátory)
    4. V aplikaci Aqara Home klepněte na "Přidat příslušenství" (ikona + vpravo nahoře) a vyberte nalezené zařízení Aqara Light Switch H2 EU, případně naskenujte kód Matter, který naleznete jak na samotném ovladači, tak i v návodě k ovladači
    5. V aplikaci, ještě před "potvrzením" přidání, na stránce vypínače, je malým modrým textem dole text "Switch Protocol" - vyberte Zigbee a vypínač přidejte. (Poznámka: Zigbee protokol po tomto zůstane výchozím i po případném opětovném resetu opět do továrního nastavení. Zpět na protokol Matter by se přešlo opětovně přes tlačítko "Switch protocol")
  2. Zprovoznění Zigbee2QMTT na Home Assistant (nevyužíváte-li)

    • Ujistěte se, že v Home Assistant máte Zigbee koordinátor (např. Home Assistant Connect ZBT-1 nebo Sonoff Zigbee 3.0 USB Dongle Plus E) s aktivovaným Zigbee protokolem

    Události dvojice virtuálních (bezdrátových) tlačítek v Home Assistant je nutné odposlouchávat. To však není nutné v rámci defaultního Zigbee ovladače. Na Home Assistant je nutné používat Home Assistant addon Zigbee2MQQT + MQTT brokeru. Instalace addonu je ukázána níže:

    • Instalace MQTT brokeru

      Pro výměnu dat mezi koordinatorem a Home Assistant potřebujete prostředníka tzv. Mosquitto broker. Ten nalezneme v sekci Nastavení → doplňky. V nabídce dostupné pod modrým tlačítkem "Obchod s doplňky" vpravo dole nalezneme Mosquitto broker a nainstalujeme jej.

      V nastavení doplňku Mosquitto broker, v poli Logins, vložíme:

      - username: mqtt
        password: mqtt
      Samozřejmě, hodnoty můžeme změnit na bezpečnější.

      Mosquitto broker spustíme.

    • Instalace Zigbee2MQQT
      • V Obchodu s doplňky dále klikneme na tři tečky vpravo nahoře a zvolíme možnost repozitáře. Do okna vložíme následující adresu repozitáře:
        https://github.com/zigbee2mqtt/hassio-zigbee2mqtt
        Repozitář přidáme. Po akualizaci stránky obchodu s doplňky nalezneme doplněk "Zigbee2MQTT" a nainstalujeme jej.

        V nastavení doplňku Zigbee2MQTT:

        • do sekce mqtt vložíme následující url:
          server: mqtt://mqtt:mqtt@172.30.32.1:1883
        • Do sekce serial vložte:
          port: /dev/ttyUSB0
          adapter: ezsp

      • Spusťte Zigbee2MQTT. Pro zvýšení pohodlnosti si můžete rovněž aktivovat Zobrazení v postranním panelu a spuštění při spuštění, stejně jako hlídacího psa.
  3. Přidání Aqara Light Switch H2 EU do Home Assistant

    • V Zigbee2MQTT, vpravo v liště záložek aktivujte "povolení připojení"
    • Přepněte Aqara Light Switch H2 EU do párvacího režimu následujícím způsobem:
      • Stiskněte libovolné fyzické tlačítko
      • Po cca sekundě jej stiskněte znovu
      • Po cca další sekundě jej stiskněte znovu a držte po dobu cca 5 sekund, respektive, dokud se nerozbliká jeho dioda indikující režim párování
      • Vypínač by se měl automaticky načíst do Home Assistant
  4. Konfigurace virtuálních tlačítek v Home Assistant

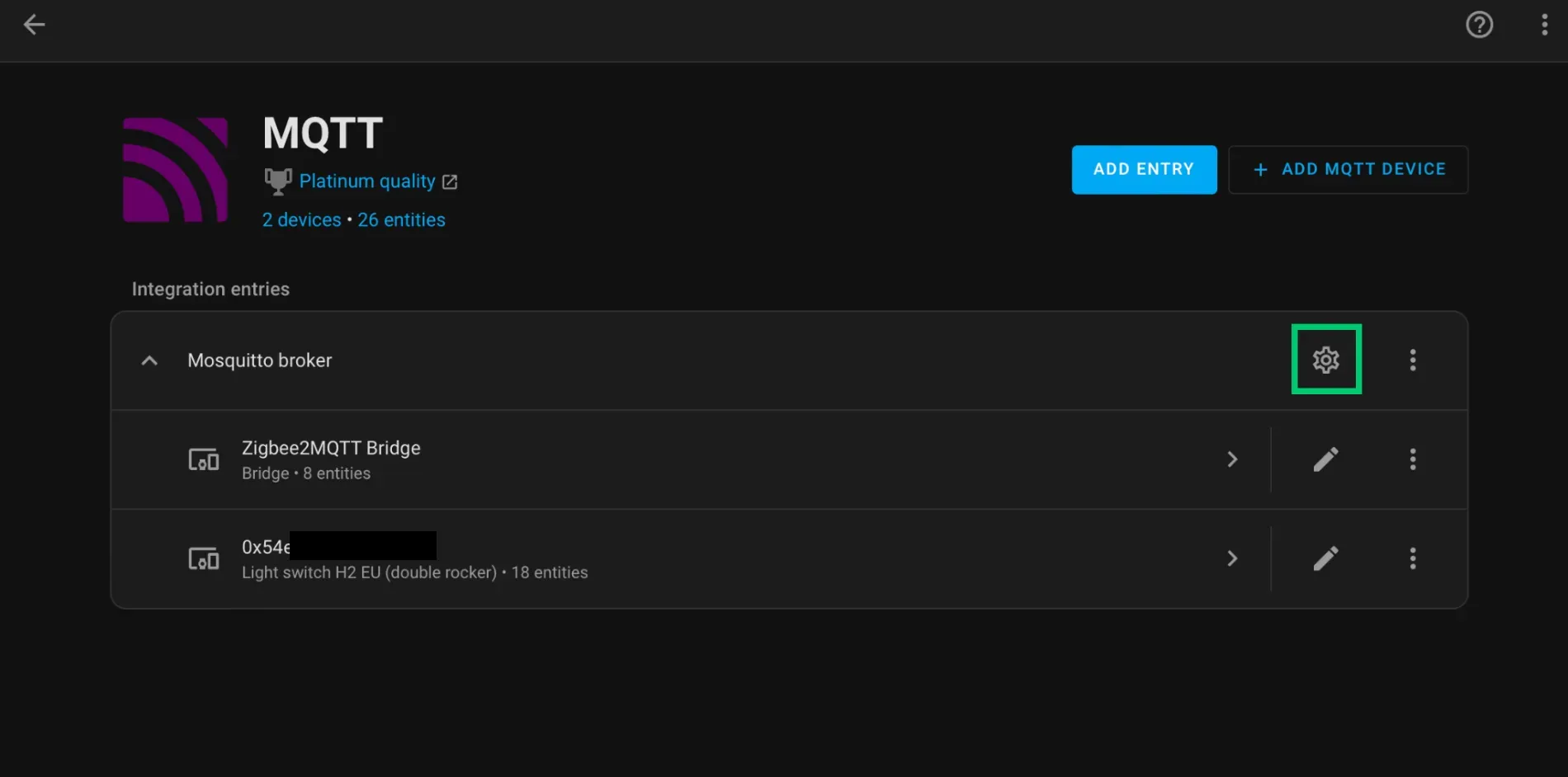

    Prostřednictvím doplňku MQTT lze odposlouchávat veškeré datové toky jdoucí přes brokera. Spustit odposlech lze přes tlačítko nastavení a následně sekci "Listen To Topics".

    Odposlouchávat lze na zigbee2mqtt/#. Na základě mého odposloucvávání, virtuální tlačítka vypínače Aqara Light Switch H2 EU jsou dostupná v následující formě:

    Topic: zigbee2mqtt/0x54exxxxxxxxxxxxx/action
    Payload: single_left_down
    popř Payload: single_right_down pro pravé tlačítko.

    S těmito payloads lze již pracovat v automatizacích, a to na událost "When an MQTT message has been received" viz níže:
